JETFAY JER1 电调说明书及调参及编程指南

原文链接: https://blog.csdn.net/aerror/article/details/148907781
发布时间: 2025-06-25 21:59:50
浏览量: 1201
收藏数: 13
点赞数: 16
标签: 单片机
本电调支持通过串口进行编程控制，实现单向通信控制。设置的电调需要接上喇叭或者电机，电调使用喇叭和电机发出声音来回应串口指令的设置。启动后，可以响应PWM设置指令，根据设置去驱动电机或者喇叭。

JETFAY JER1

产品规格

基本参数

产品特点

  1. 最小最轻的超微型多功能双路双向电调，媲美瑞士军刀
  2. 精准的线性速度控制，实现细腻调速
  3. 强劲低速扭矩输出，确保平稳起步与逼真攀爬体验，轻松应对重载
  4. 超静音运行
  5. 内置智能过热保护
  6. 多档可调工作频率，适配各类应用场景，完美匹配不同电机特性
  7. 可调快慢衰减与刹车模式
  8. 可调双通道混控模式
  9. 可调单/双向有刷电调模式
  10. 可驱动2相4线，4相5线步进电机，速度和电流可调
  11. 可作舵机控制板，驱动5线的舵机(电位器+有刷电机)
  12. 可以驱动喇叭发出汽笛，警笛，救护车，消防车和射击的声音。
  13. 可以支持多种输入信号，包括标准PWM, 电压ADC, 串口信号，默认根据当前工作模式自动检查信号。
  14. 丰富的参数调节选项，可以满足不同的需求
  15. 可以使用串口进行调参和完全控制编程，二次开发，实现复杂功能
  16. 串口支持设备编号，1条信号总线可以控制多达15个设备
  17. 优质供电电路设计，高品质沉金工艺，性能稳定可靠

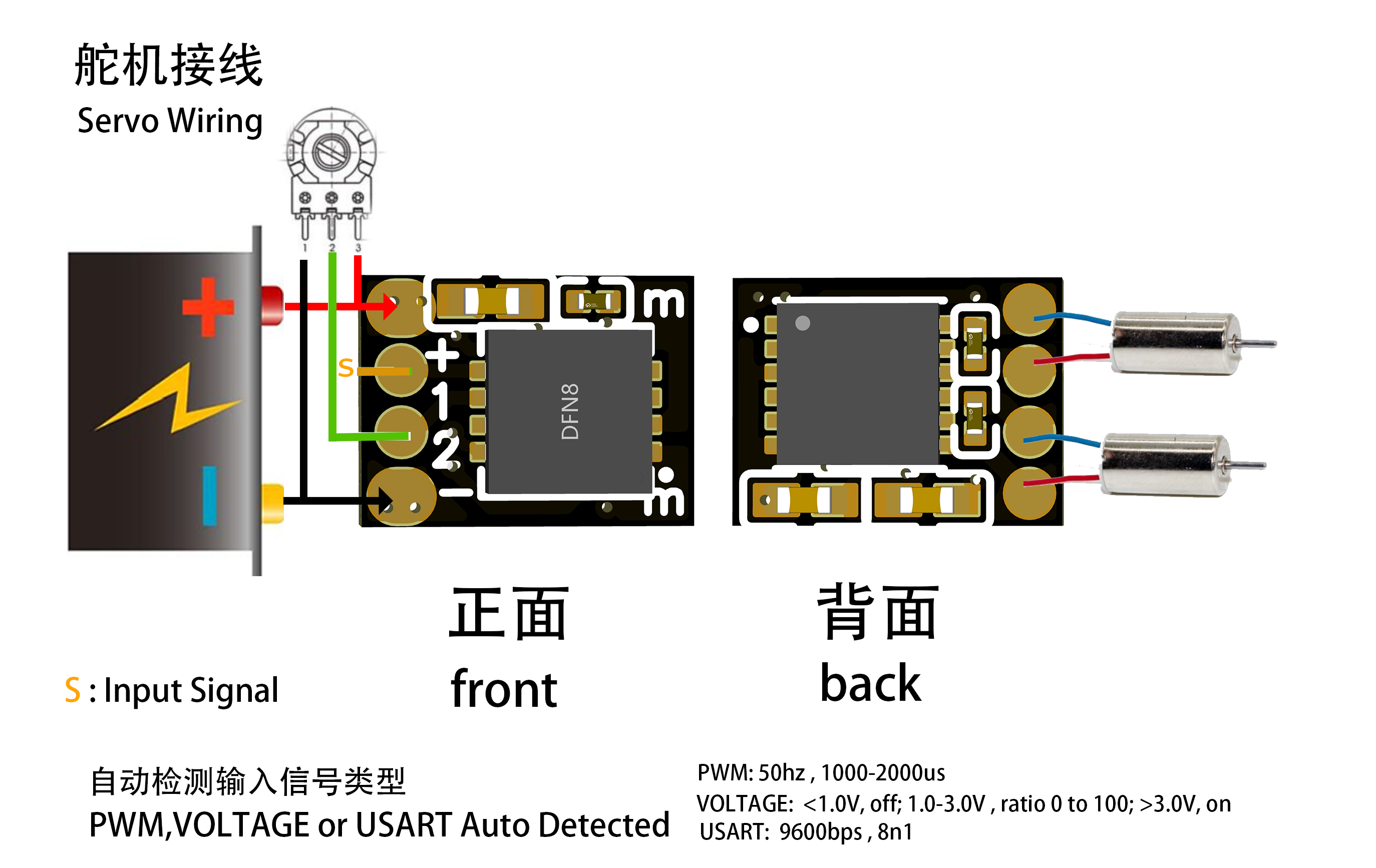

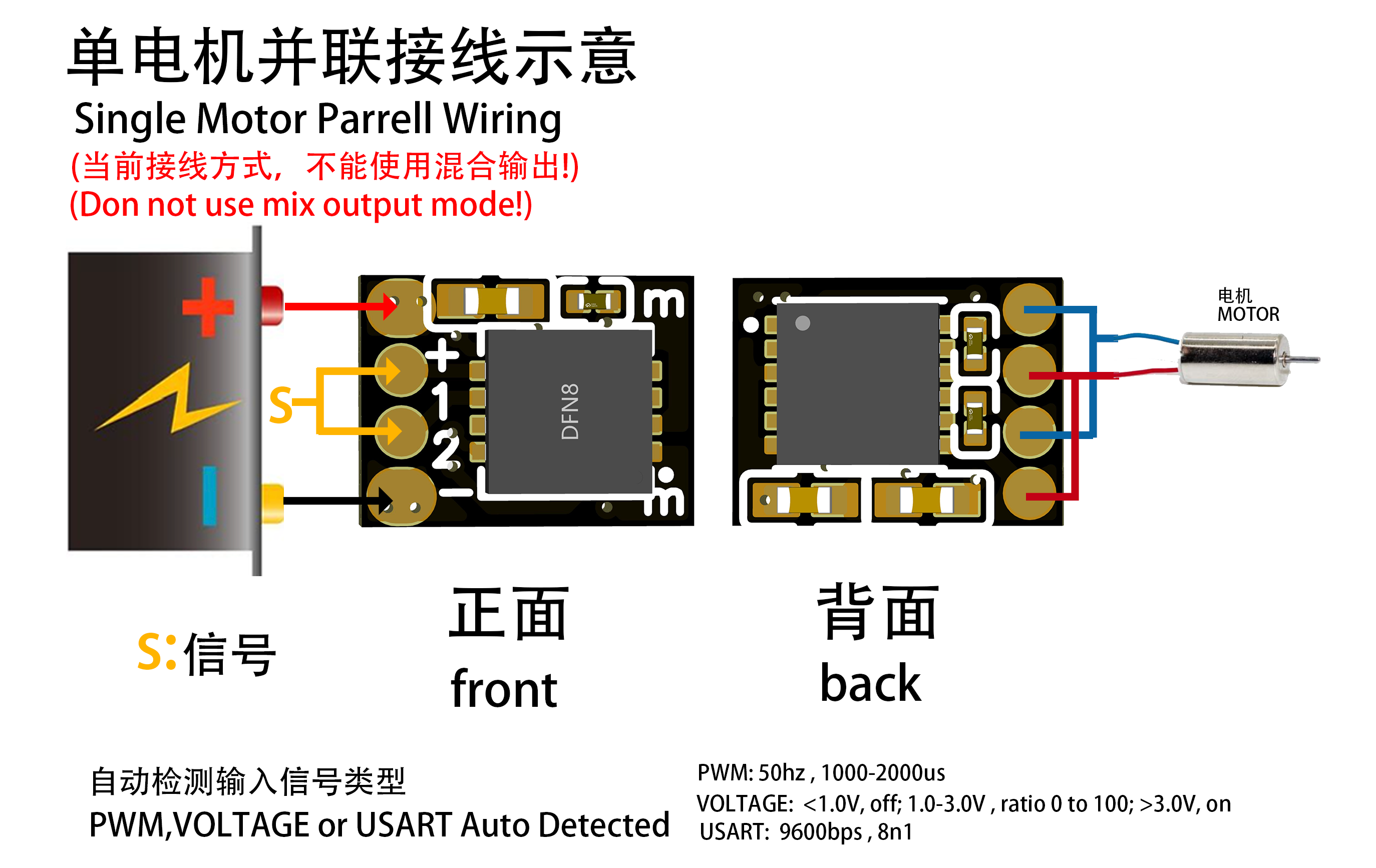

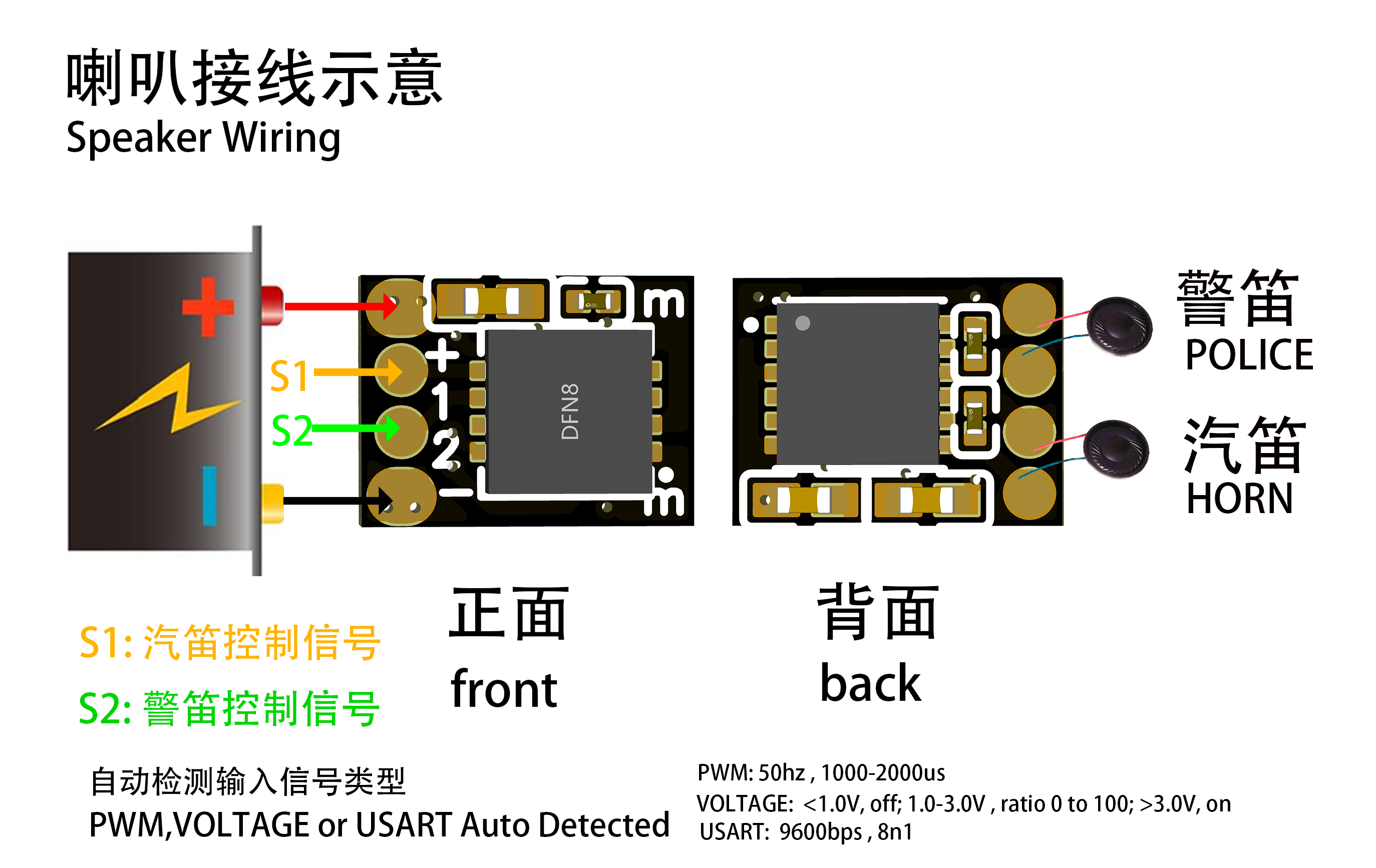

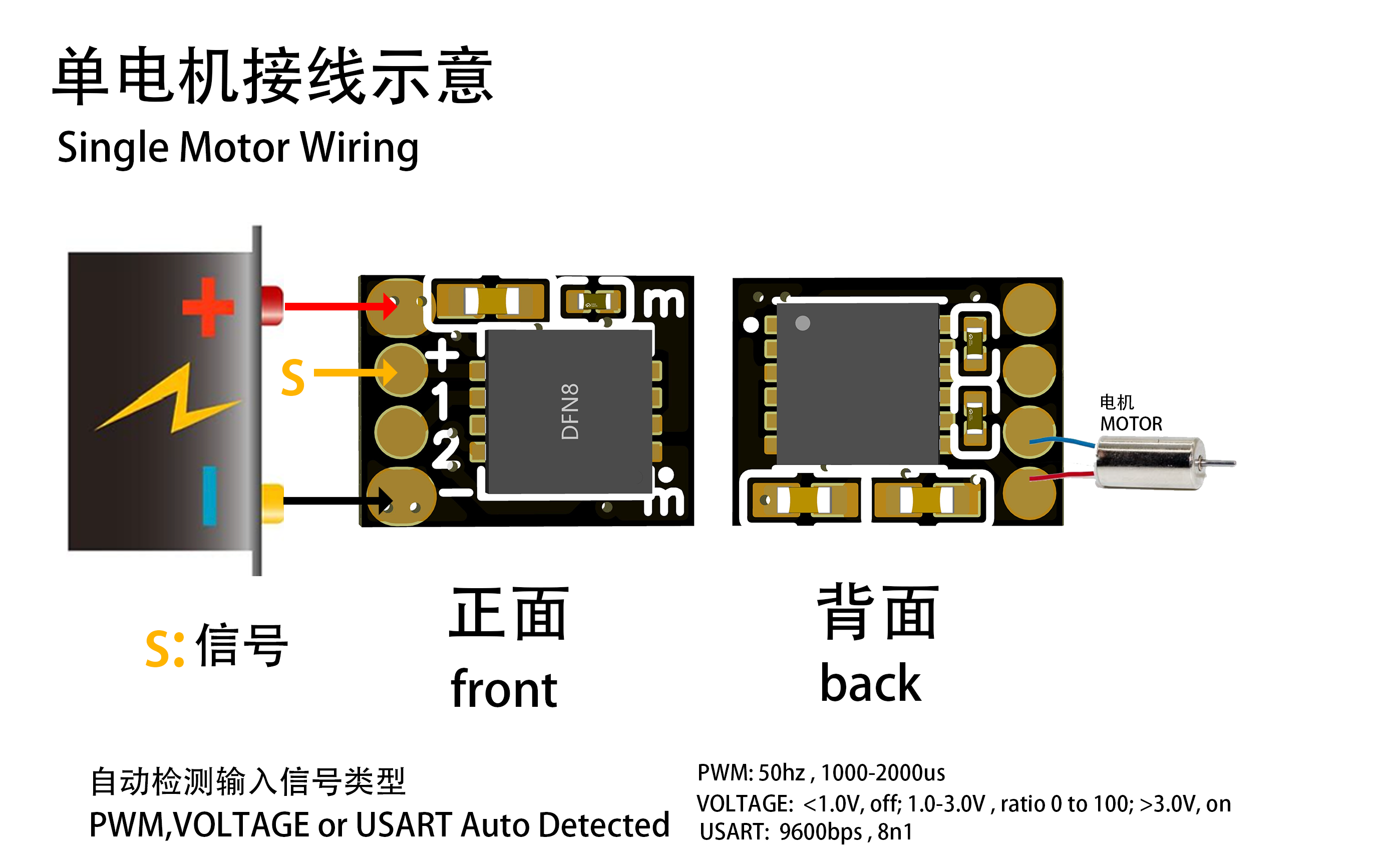

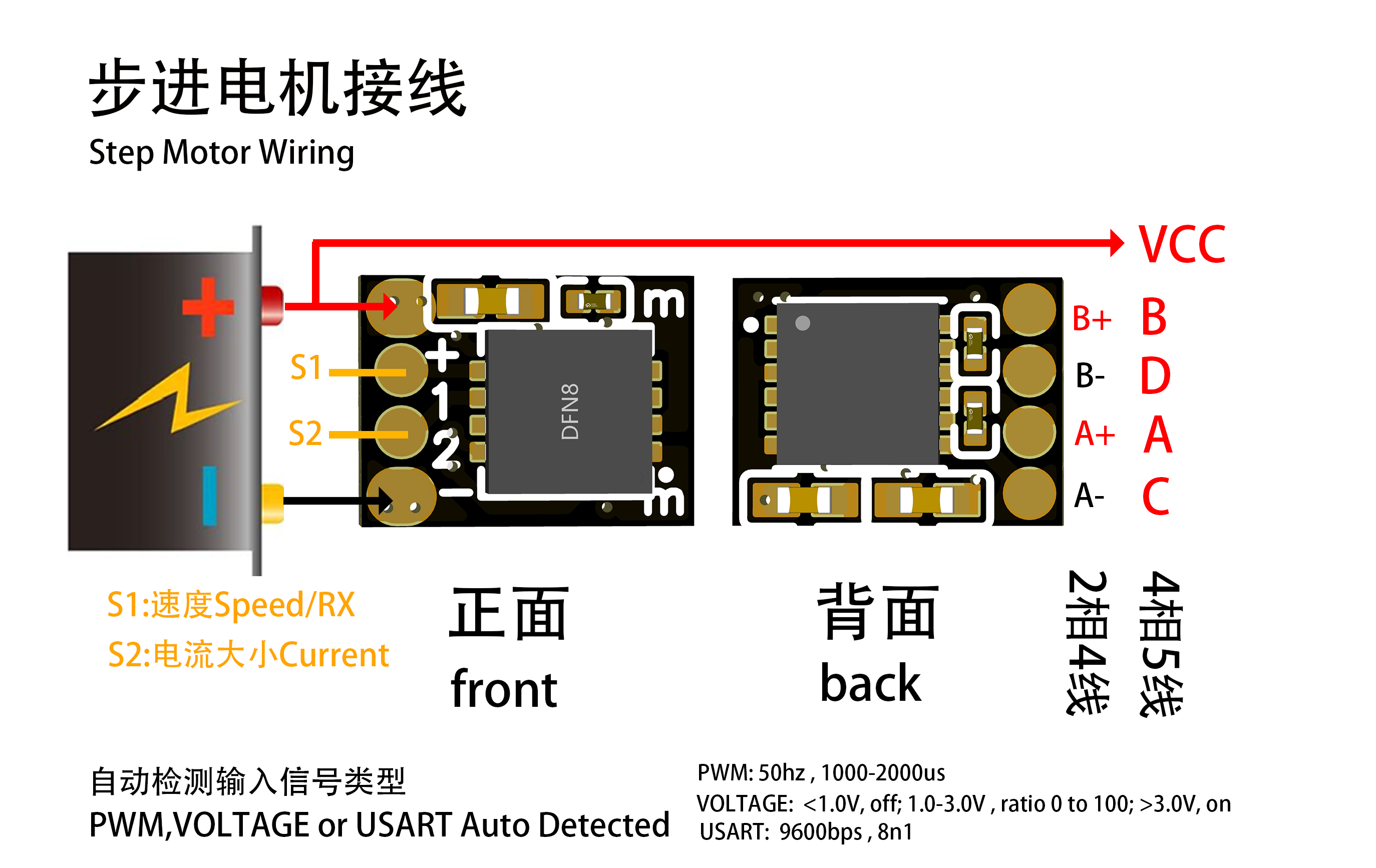

接线示意图

请添加图片描述
请添加图片描述

请添加图片描述

请添加图片描述

请添加图片描述

请添加图片描述

输入信号和自动检测机制

应用场景

电调启动和调参指南

JETFAY JER1电调的使用和调参指南

JETFAY JER1 电调低速扭矩演示（408空心杯）

JETFAY JER1 舵机功能使用效果演示

JETFAY JER1 驱动4相5线和两相4线的步进电机演示

JETFAY JER1声效模式使用效果演示

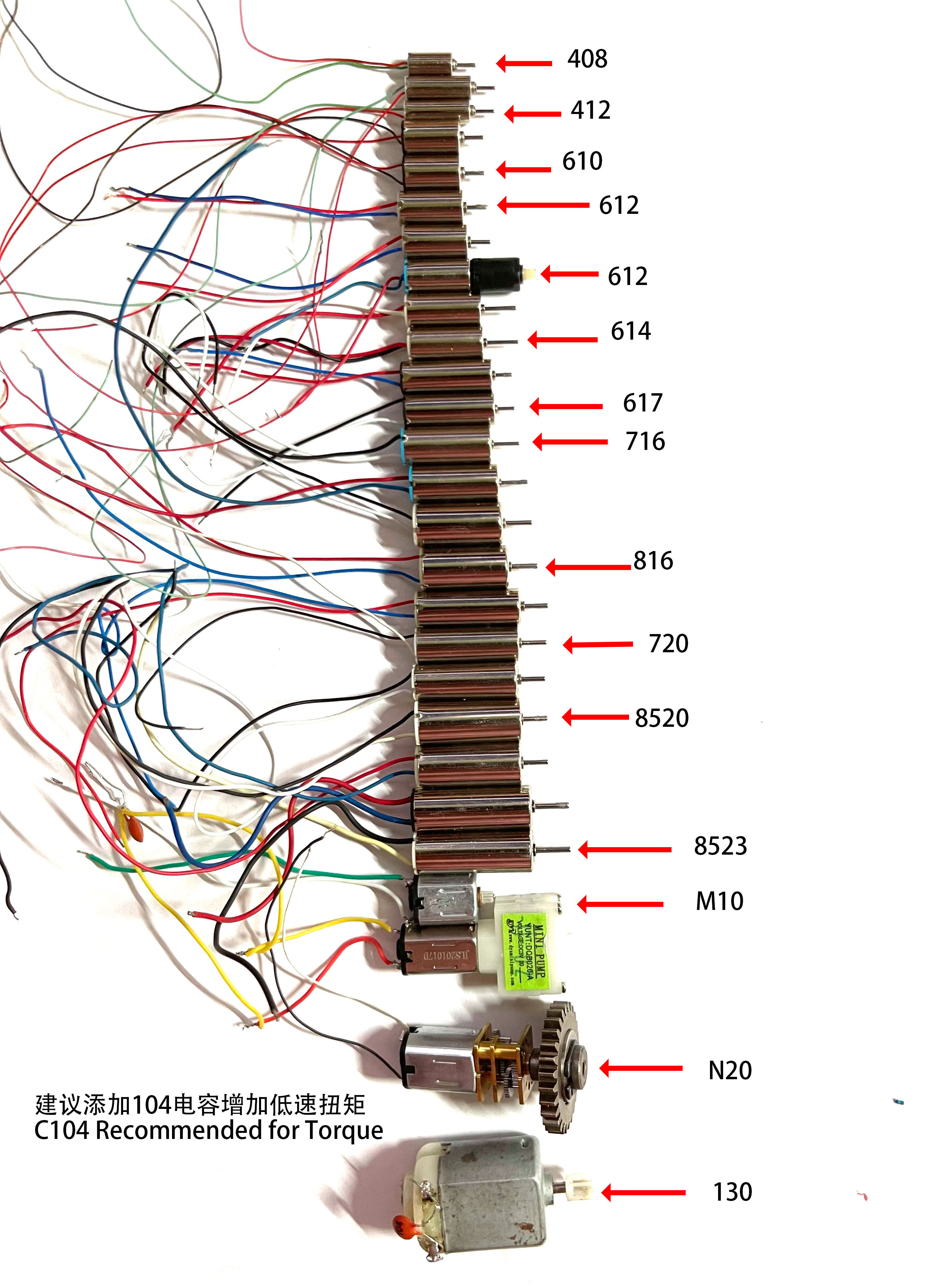

已经测过支持的电机：

请添加图片描述

测试过支持的步进电机：

请添加图片描述

1. 硬件连接和正常启动流程

这个电调是通过驱动电机/喇叭发出的声音来交互调参数的。

在开始调参前，请确保以下硬件连接正确，请参考上面的接线示意图：

  1. 电调的信号线已正确连接到接收机的对应通道
  2. 电机已正确连接到电调的输出端
  3. 电池已正确连接到电调的电源输入端
  4. 所有连接需牢固可靠，避免接触不良

这些前置条件对于通过电机/喇叭机声音进行调参至关重要，因为只有在硬件连接正确的情况下，电调才能正常工作并发出提示音。

注意，仅当是usart或pwm信号时才可以进行参数调整， ADC电压信号不支持调参操作。
另外使用电机时，有些电机电感很小，声音会比较小，需要很详细听才行，也可以调参数时临时接喇叭。

2. 电调正常启动流程

  1. 上电启动

    • 电调上电后会播放开机音乐（do-re-mi音阶），表示电调正常工作
    • 等待1秒进入信号检测状态

  2. 信号检测

    • 电调等待接收机发送油门信号
    • 当检测到任一通道的油门信号时，如果是PWM会播放低音的提示音（do）, 如果是Usart信号，会播放进入编程提示音（do re mi fa，重复3次）， 如果是ADC信号，刚会播放 do do mi 三声。

  3. 正常运行

    • 油门回到零位后，电调会设置当前位置为零油门值：
      • 单向模式：最低点为零油门（值为100）
      • 双向模式：中点为零油门（值为150）
    • 此时电调进入正常运行状态，可以通过推油门来控制电机转速

注意：每次改变转向模式（单向/双向）后，都需要重新将油门摇杆移动到对应的零油门位置（单向模式为最低点，双向模式为中点），电调才能正常启动。

3. 进入调参模式

  1. 上电后，电调会播放开机音乐（do re mi），表示正常工作
  2. 等待1秒后，电调进入信号检查状态
  3. 当检测到有效信号时，会发出一个长音（do）
  4. 进入调参模式的步骤：
    • 听到开机音乐(do re mi)之后1秒内， 将任一通道油门推到最大
    • 等待全油门提示音（mi mi mi mi 四声一组，循环播放）
    • 听到全油门提示音后，将油门拉回零位
    • 等待零油门提示音（do do 两声一组，重复4次）
    • 两秒内，再次将油门推到最大
    • 听到进入编程提示音（do re mi fa，重复3次）后，即进入调参模式

4. 参数设置流程

  1. 进入调参模式后，电调会按以下顺序循环发出可调参数的对应提示音：
    1. PWM频率设置（FUNC_FREQ = 1）
    2. 衰减模式设置（FUNC_DECAY = 2）
    3. 混控模式设置（FUNC_MIX_CONTROL = 3）
    4. 电机旋转方向设置（FUNC_DIRECTION = 4）
  2. 对于每个参数：
    • 首先播放当前功能编号对应的提示音（长音do，次数等于功能编号）
    • 然后播放当前参数值对应的提示音（短音mi，次数等于参数值编号）
    • 接着播放可选的参数值提示音（短音mi，次数等于参数编号）
    • 例如：
      • 功能1参数1：1声长do，1声短mi
      • 功能3参数2：3声长do，2声短mi
    • 在播放某个参数值提示音时，如果想选择该值：
      • 将油门拉回零位
      • 等待保存确认提示音（do re mi fa，重复3次）
      • 参数保存完成后自动退出调参模式
    • 如果不想选择当前参数值：
      • 保持油门在最大位置
      • 等待下一个参数值提示音
    • 如果不想修改当前参数：
      • 等待所有参数值提示音播放完
      • 自动进入下一个参数设置
    • 快速跳过当前功能设置：
      • 将油门拉到半油门位置
      • 电调会立即跳过当前功能，进入下一个功能的设置
  3. 当所有参数循环完成后，会重新从PWM频率设置开始

5.功能参数说明

1. 工作频率设置 (FUNC_FREQ)

参数值名称其他模式步进电机模式喇叭模式
1PARAM_FREQ_LOW75Hz电流低S2警笛
2PARAM_FREQ_NORMAL150Hz电流正常S2救护车
3PARAM_FREQ_MEDUIUM500Hz电流中S2消防车
4PARAM_FREQ_HIGH1000Hz电流高S2电子射击

2. 衰减设置 (FUNC_DECAY)

参数值名称其他模式步进电机模式喇叭模式
1PARAM_DECAY_FAST快速衰减4拍模式S1低频
2PARAM_DECAY_SLOW慢速衰减8拍模式S1高频

3. 混控设置 (FUNC_MIX_CONTROL)

参数值名称说明
1PARAM_MIX_DISABLE默认不混控，两路独立
2PARAM_MIX_ENABLE启用混控
3PARAM_MIX_STEP_MOTOR4或5线步进电机模式

4. 方向设置 (FUNC_DIRECTION)

参数值名称说明
1PARAM_DIR_BIDIRECT默认双向
2PARAM_DIR_UNIDIRECT单向
3PARAM_DIR_SERVO舵机模式，双向有边界
4PARAM_DIR_SPEAKER喇叭模式，S1汽车鸣笛，S2警笛

5. 输入信号设置 (FUNC_INPUT_SIGAL)

参数值名称说明
1PARAM_INPUT_SIGNAL_AUTO自动检测输入信号,串口输入/PWM/ADC输入
2PARAM_INPUT_SIGNAL_USART_ONLY仅使用串口输入
3PARAM_INPUT_SIGNAL_USART_OR_ADC串口或ADC输入

6. 串口编程控制

概述

本电调支持通过串口进行编程控制，实现单向通信控制。设置的电调需要接上喇叭或者电机，电调使用喇叭和电机发出声音来回应串口指令的设置。启动后，可以响应PWM设置指令，根据设置去驱动电机或者喇叭。

串口通信参数

可以使用 RS232、RS485 等进行长距离总线控制

设备ID管理

串口命令协议

命令格式

所有命令采用5字节格式：

[前缀] [设备ID+命令] [参数1] [参数2] [校验和]
支持的命令
命令码名称说明
0x1CMD_HOST_WRITE写入配置参数
0x2CMD_HOST_SAVE保存设置到Flash
0x3CMD_HOST_START启动电机运行
0x4CMD_HOST_RESET_DEFAULT恢复默认设置
0x5CMD_HOST_REBOOT重启设备
0x6CMD_HOST_SET_PWM设置PWM值
0x7CMD_HOST_SET_DEVICE_ID设置设备ID
0x8CMD_HOST_QUERY_PARAM查询参数值
0xFCMD_HOST_CONNECT连接设备
命令详细说明

1. 写入配置 (CMD_HOST_WRITE)

2. 保存设置 (CMD_HOST_SAVE)

3. 启动电机 (CMD_HOST_START)

4. 恢复默认 (CMD_HOST_RESET_DEFAULT)

5. 重启设备 (CMD_HOST_REBOOT)

6. 设置PWM (CMD_HOST_SET_PWM)

7. 设置设备ID (CMD_HOST_SET_DEVICE_ID)

8. 查询参数 (CMD_HOST_QUERY_PARAM)

9. 连接设备 (CMD_HOST_CONNECT)

设备启动和连接

  1. 信号检测: 设备启动时会自动检查输入信号类型，判断是否为串口输入
  2. 连接建立: 检测到串口信号后，应尽快发送连接命令(CMD_HOST_CONNECT)给设备
  3. 优先连接: JER1Suite会监听串口设备，一旦发现新设备就立即发送连接命令，确保优先建立串口连接

JER1Suite工具

百度盘 下载地址：
链接:https://pan.baidu.com/s/13UDQv7HLHYzkX6f7lzLeJA?pwd=81yc 提取码:81yc 复制这段内容后打开百度网盘手机App，操作更方便哦

源代码，windows和macos安装包在
https://github.com/aerror2/JER1Suite

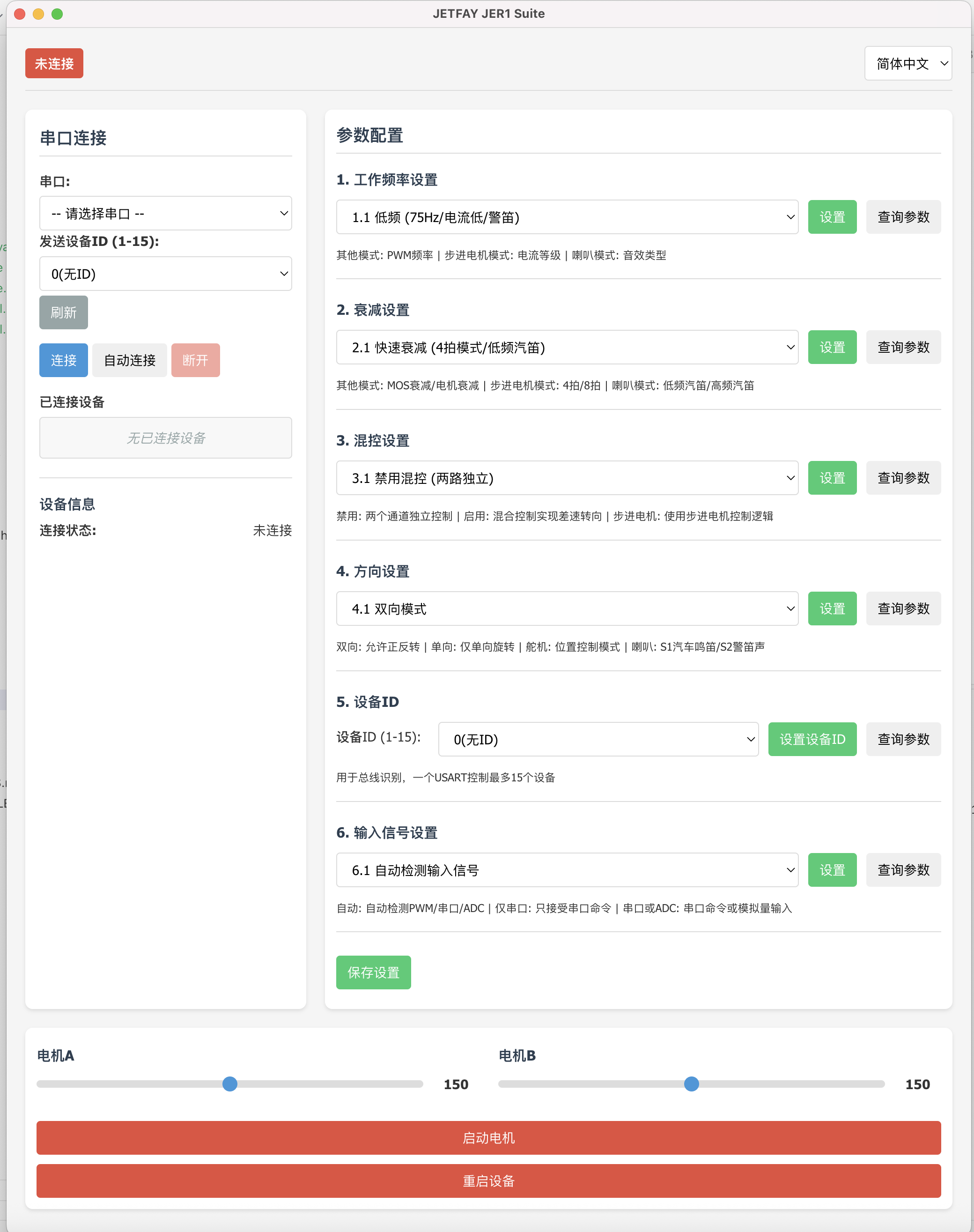

JER1Suite是专门为本电调开发的上位机软件，实现了所有串口命令的图形化操作：

使用流程

请添加图片描述

  1. 启动JER1Suite: 运行上位机软件
  2. 设备连接: 软件点选 按钮 “自动连接”， 软件就会监听和发现新的串口设备， 并自动连接设备
  3. 硬件连接: 电调的输出端要接上负载，一个电机或喇叭, 将电调连接到串口工具, 如CH340/CH341等usbttl(TX->S1, GND->GND , V3.3 -> VCC)， 然后接到USB口， 如果听到电调发出do re mi fa , do re mi fa那么表示连接成功，如果不行，关于jer1suite, 重复操作1-3步。
  4. 参数配置: 根据需要配置各项功能参数
  5. 保存设置: 将配置保存到设备Flash中
  6. 启动运行: 启动电机开始正常工作
  7. 实时控制: 可随时调整PWM值或重新配置参数

注意事项

6. 提示音说明

7. 注意事项

  1. 在调参过程中，请注意区分长音do（功能编号）和短音mi（参数值）
  2. 每个功能和参数都有其固定的编号，通过提示音的次数来识别
  3. 使用半油门可以快速跳过当前功能的设置
  4. 修改电机方向模式后，需要将油门移动到新的零位才能启动电调
  5. 如果想退出调参模式，可以直接断电重启
  6. 所有参数修改后会立即保存，重启后仍然有效
  7. 如果不小心进入调参模式，重启即可
  8. 对于双向和单向，零油门和半油门的位置是不同的，双向时，中位是零油门， 半油则3/4的位置附近，单向则是最低位是零油门，而半油是中位。 对于设置转向双向，和双转单时，因零位修改后就变了，所以需要再移到摇杆到新的零油门才能正常启动电调。
  9. 如果想要恢复到默认设置，那么可以在进行编程模式立即把摇杆打开零油门位置。
