JETFAY RX121BR V2 多协议小比例静改动接收机说明书

原文链接: https://blog.csdn.net/aerror/article/details/156433543
发布时间: 2025-12-30 23:29:42
浏览量: 632
收藏数: 15
点赞数: 18
标签: json
9.5x12.4x2.0mm，适用1:64/1:86模型0.3g3.3-6V内置12种无线协议,支持FUTABA,RADIOLINK,DUMBORC,FRSKY,FLYSKY,MC6C,WFLY2等，内置联动，多种控制方式，3通及以上都可全部控制。最大电流1.5A，持续电流1A , 一路有6个输出模式可选，可以输出多路标准PWM，电调PWM, SBUS和PPM。0402/0603LED, 总电流不可超600毫安，每路可接2-3个LED.

尺寸: 9.5x12.4x2.0mm，适用1:64/1:86模型

重量: 0.3g

供电电压：3.3-6V

无线协议：内置12种无线协议,支持FUTABA,RADIOLINK,DUMBORC,FRSKY,FLYSKY,MC6C,WFLY2等，点我看具体型号(ELRS除外）

灯光控制：内置联动，多种控制方式，3通及以上都可全部控制。

双向有刷电调：最大电流1.5A，持续电流1A , 一路

输出信号：有6个输出模式可选，可以输出多路标准PWM，电调PWM, SBUS和PPM。

外接灯光规格： 0402/0603LED, 总电流不可超600毫安，每路可接2-3个LED.

遥测回传：电压，信号强度，丢包率，仅部分协议支持，如RADIOLINK,DUMBORC, FLYSKY,WLFY2等

遥控距离：使用天地飞ET16S，地面无遮挡，内置天线约40米，外置3db的铜管天线约150米。

对码及模式选择操作

        对码和模式选择的方法请看加密狗的说明书的1-4小节，是完全一样的操作。区别只是这个小的接收机只有一个指示灯，只有单色，只可以使用摩斯电码来判断当前的协议。

​

视频教程

RX121BR静动接收机选择协议和对码的教程_哔哩哔哩_bilibili

RX121BR静动接收机选择协议和对码的教程



RX121BR 静改动接收机切换工作模式教程_哔哩哔哩_bilibili



RX121BR 静改动接收机切换工作模式教程



对码方式：

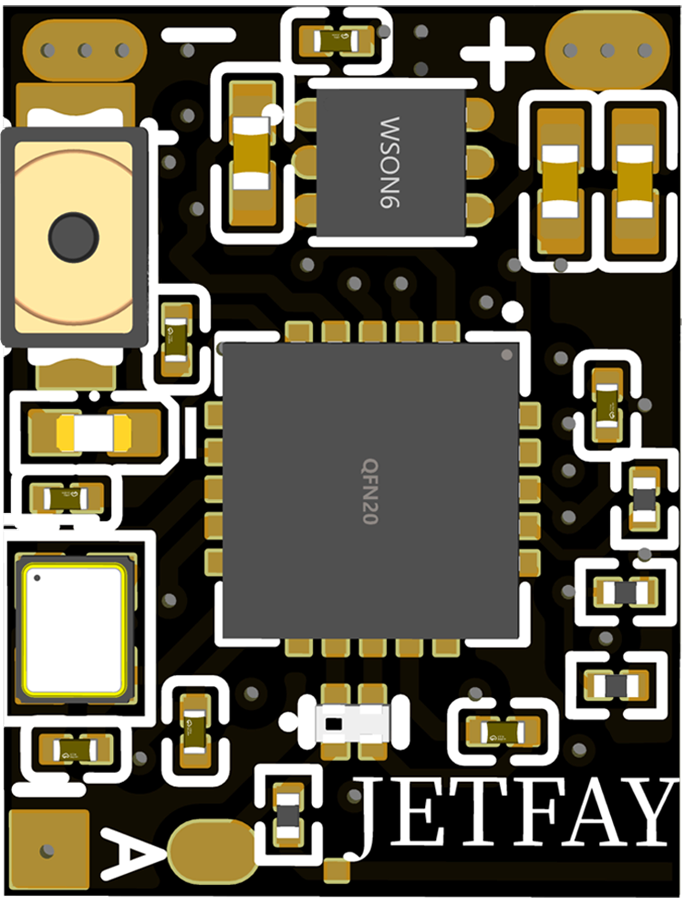

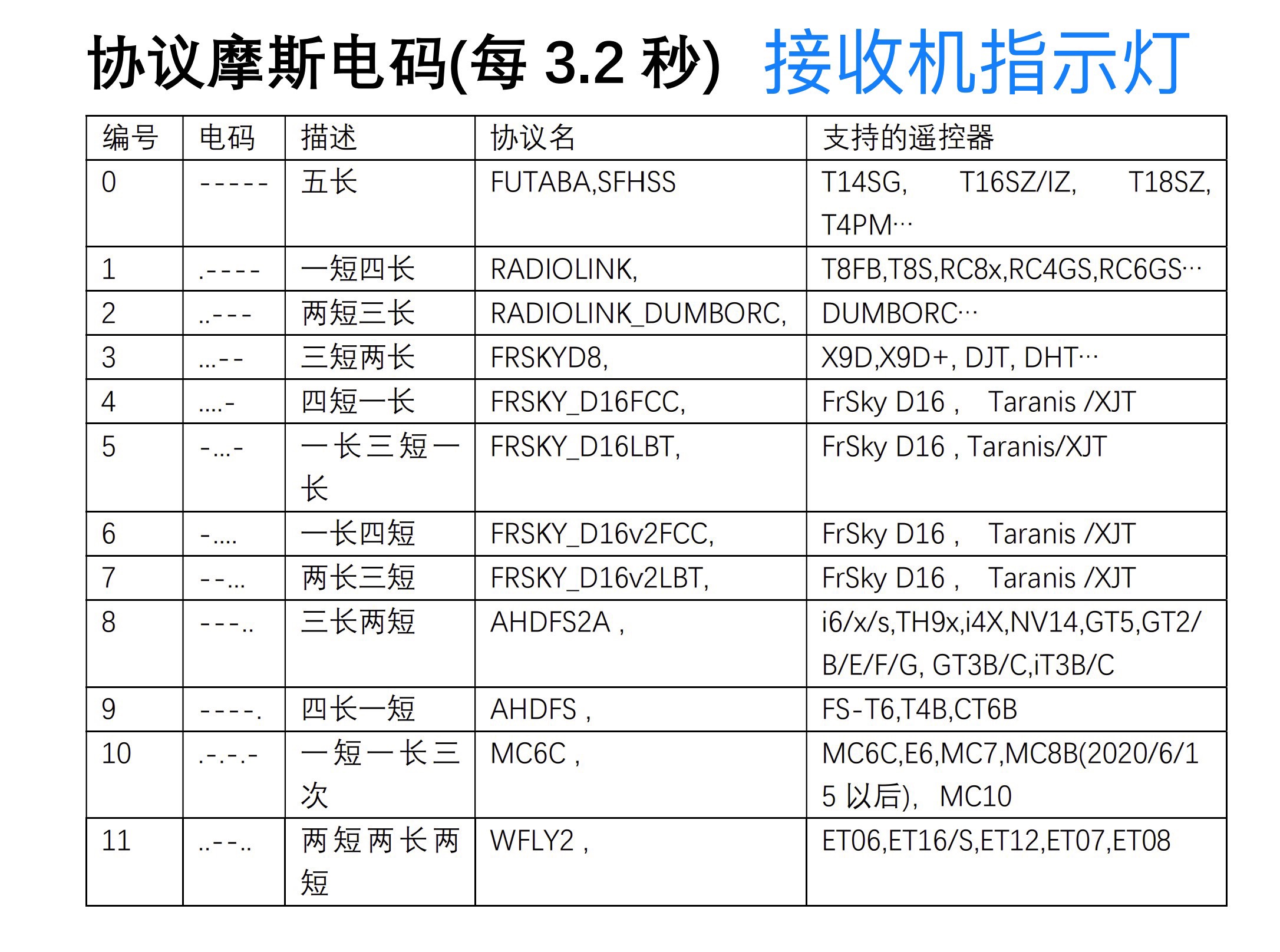

       1. 接收机接好电源，上电，观察指示灯的闪烁规律，闪灯为每3.2秒一个的摩斯电码，见上面的图表，如默认是三长两短，就是富斯二代的协议， 短按一下接收机上的按钮，可以切换到下个对码协议，按钮在背面左上角，是黄色两脚的，使用指甲按上面黑色圆点， 根据你的遥控器的型号，选择正确的射频协议。

    2. 打开你的遥控进行对码操作，这个根据不同的遥控器品牌和型号，具体操作不同，请参考自己的遥控器使用说明书。像futaba，乐迪，小飞象和MC迈克的， 打开遥控等一下就好了，瑞凯斯，富斯和天地飞等就需要按钮或菜单操作对码。 如果遥控本身也有多种协议，请务必选择和第1步的一样的协议。

     3. 观察到接收机的指示灯快闪后长亮就是对码好了。要是看快闪后熄灯，那么重起遥控即可成功。

切换模式：
        对好码后，关掉遥控（发射机），接收机断电，重新上电，按住按钮，20秒内一直按住按键不放，观察指示灯每三秒闪的次数， 次数即模式编号，如闪两下表示模式2

设置失控保护：
    对码完成后，在指示灯常亮的状态下，把遥控的摇杆或开关打到失控时希望的位置，按一下接收机上面的按键即可。

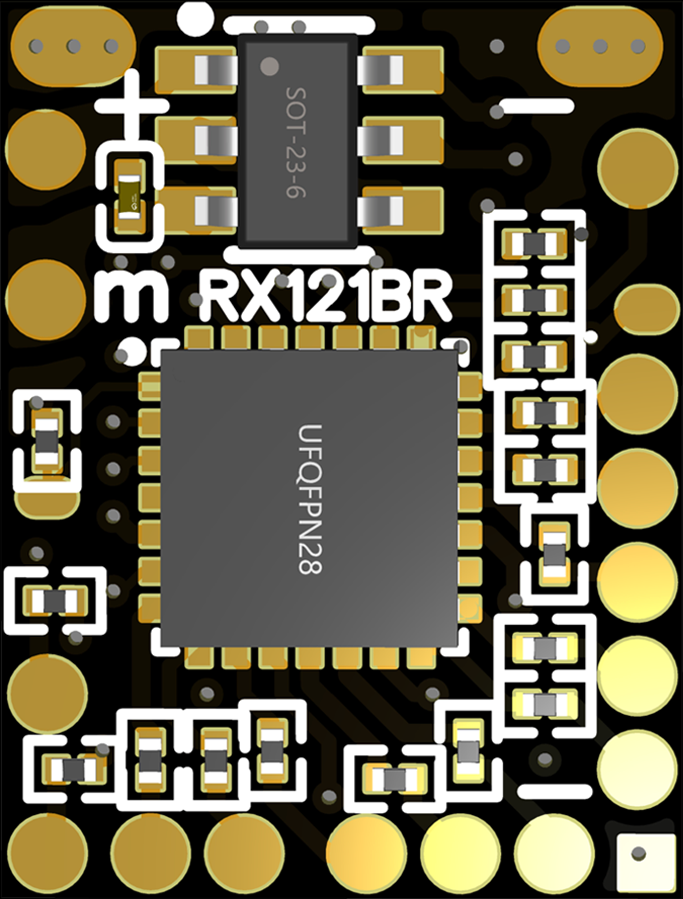

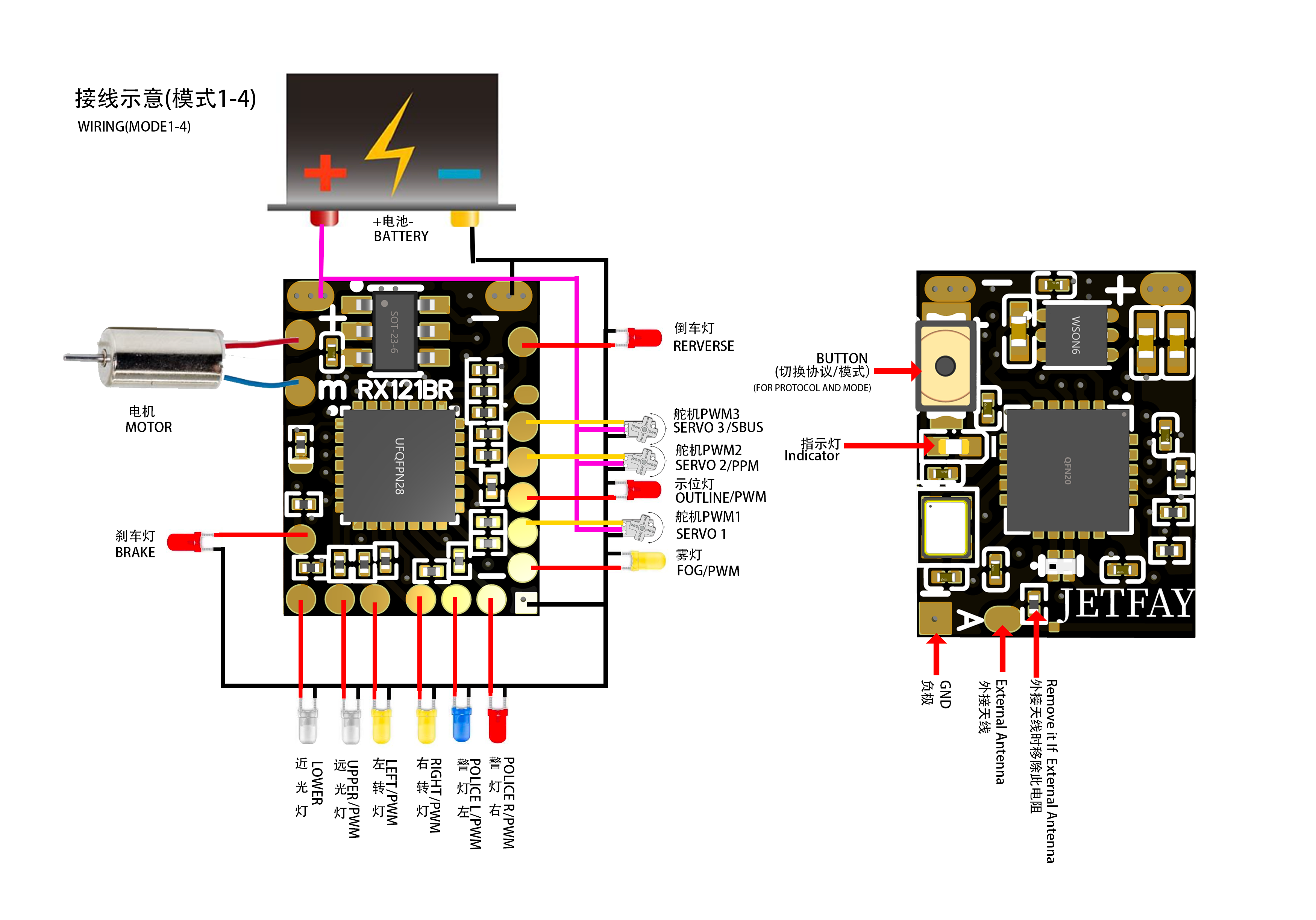

接线示意图

控制信号说明

特殊控制方式

跳线设置说明

跳线操作视频教程 https://www.bilibili.com/video/BV11fvyBWEUm/?spm_id_from=333.1387.homepage.video_card.click



模式详细说明

模式1：BI_PISTOLTX_3CH (2或3通的枪控)

适用遥控器类型：2或3通道枪控

基本控制：

灯光控制：

PWM输出：

模式2：BI_PISTOLTX_6CH

适用遥控器类型：

基本控制：

灯光控制：

PWM输出（默认）：

PWM输出（跳线时）：

灯光控制（跳线时）：

特殊说明：

模式3：BI_PANNELTX_6CH

适用遥控器类型：

基本控制：

灯光控制：

PWM输出：

跳线时：

模式4：BI_TX10CH

适用遥控器类型：

基本控制：

灯光控制：

PWM输出：

特殊配置：

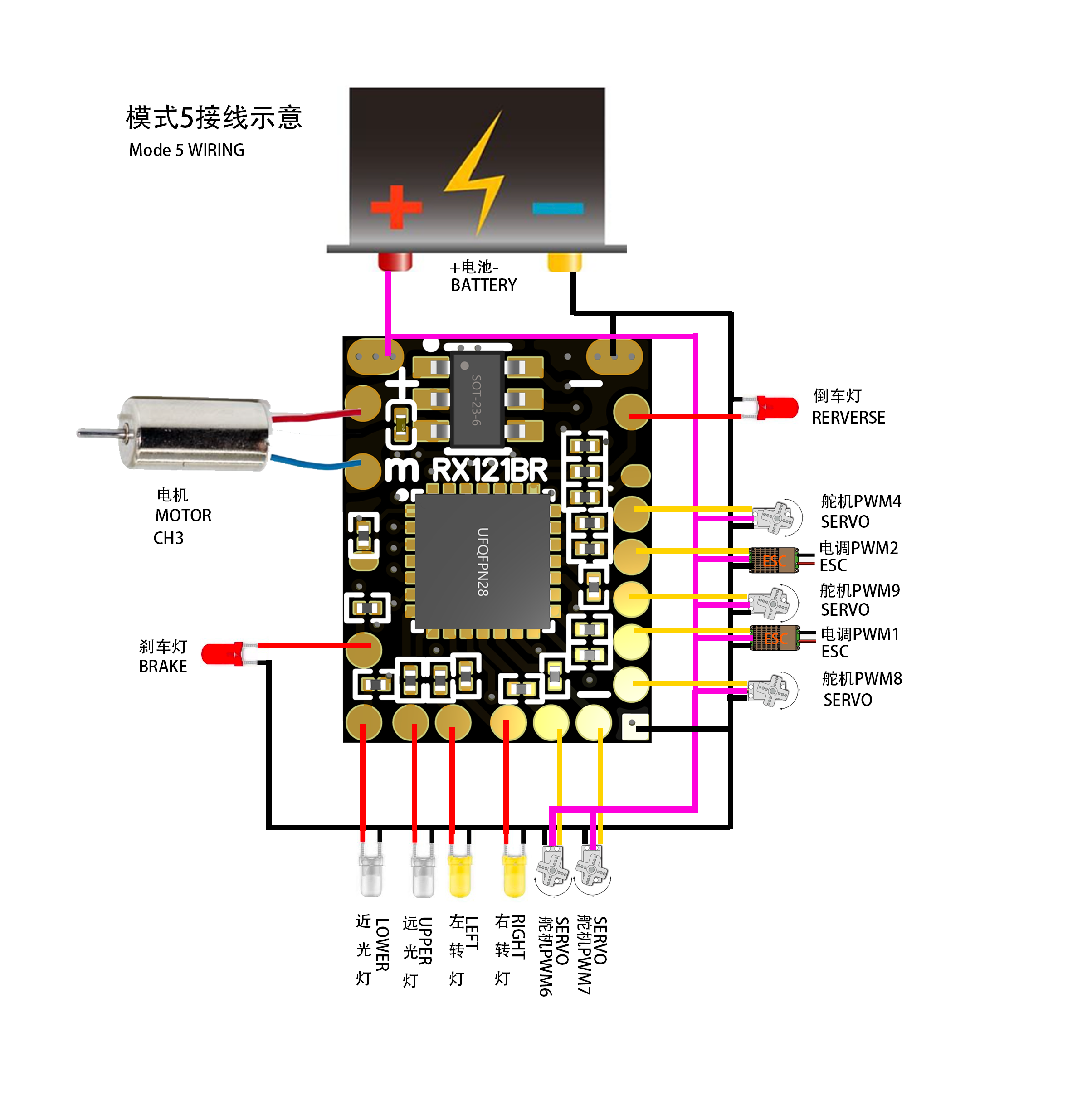

模式5：BI_7PWM_6LIGHT

适用场景：差速工程车

配置说明：

基本控制：

灯光控制：

PWM输出：

额外输出：

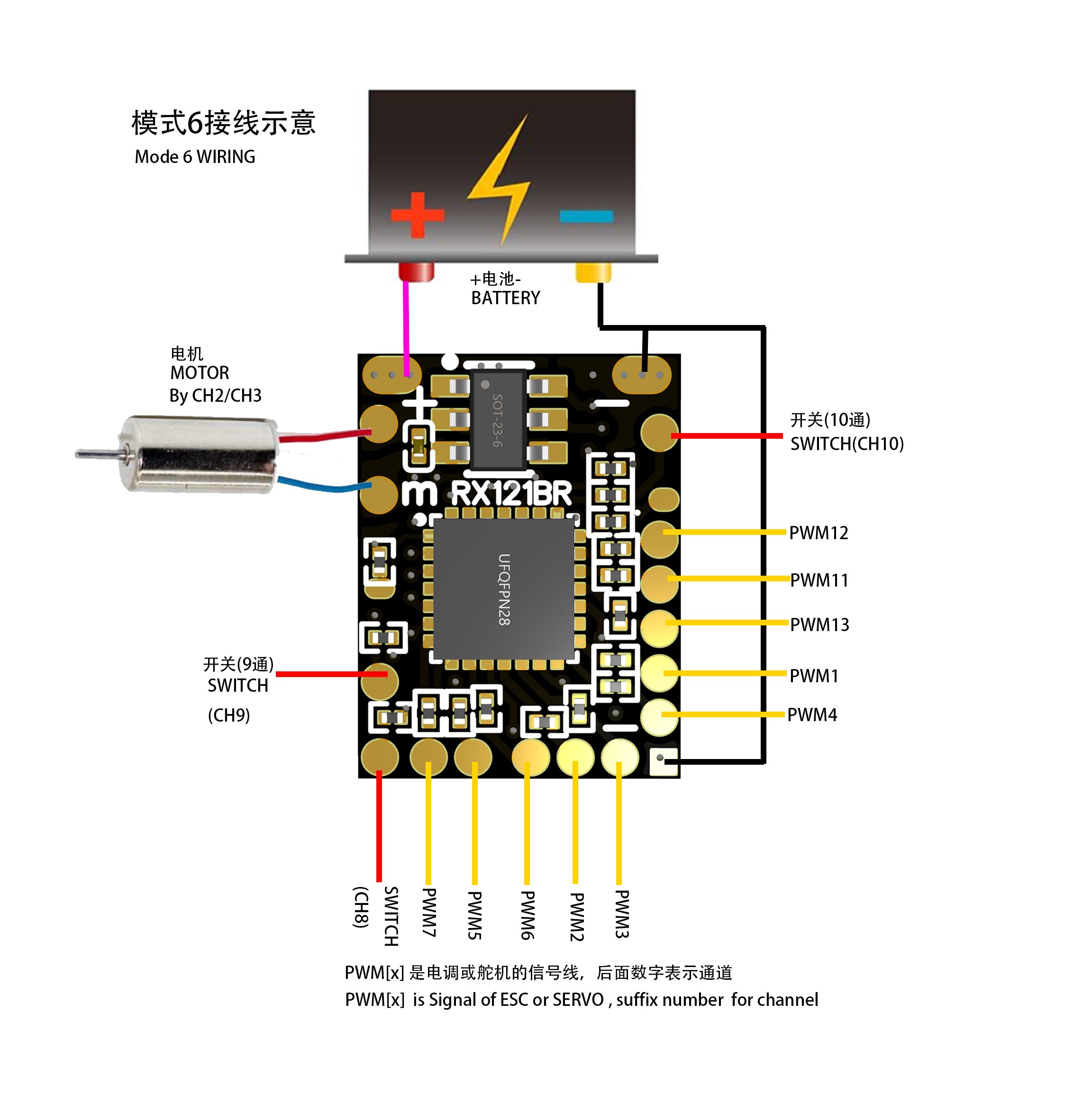

模式6：BI_10PWM_3SW

适用场景：超轻电磁舵飞机或其它应用

默认配置：

输出：

跳线时：

输出：

使用注意事项

  1. 模式切换：通过内置按钮长按1秒进行模式切换
  2. 跳线设置：在对码完成后，断电重启，20秒内长按内置按钮进行跳线设置
  3. 灯光默认状态：不同模式的灯光默认状态可能不同，请参考各模式说明
  4. 全局跳线(global_jumper)影响：模式3的跳线设置会影响所有模式的全局行为
  5. PWM输出配置：各模式的PWM输出通道和功能各不相同，请根据实际需求选择合适的模式
